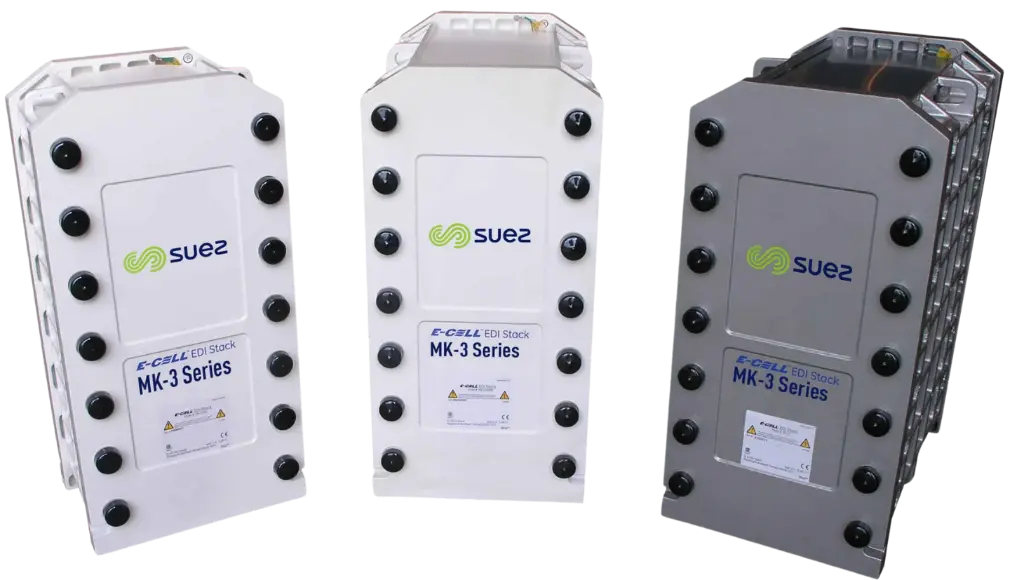

E-Cell EDI Modülleri
E-Cell EDI teknolojisiyle karşılıksız kimyasal atık, ultrapür su ve minimum enerji tüketimi artık ulaşılabilir. MK-3’ten MK-7’ye uzanan geniş modül yelpazemiz, 3 m³/sa’den 7 m³/sa’ye kadar debi seçenekleriyle güç, yarı iletken ve farmasötik sektörlerinin yüksek saflık ihtiyaçlarını tek adımda karşılar. Tüm sistemlerimizde %97’ye varan geri kazanım, ≤ 5 ppb silika çıkışı ve akıllı PLC otomasyonu standarttır. Hemen keşfedin, proses suyunuzu geleceğe taşıyın!
Elektrodeiyonizasyon (EDI), ters ozmoz (RO) sonrasında suyu sürekli olarak iyonlarından arındırmak için elektrik alanı, seçici iyon değişim reçinesi ve iyon geçirgen membranları bir arada kullanır. E-Cell markası, Veolia Water Technologies çatısı altında geliştirilen ve dünya çapında 4 000’den fazla kurulumda çalışan lider modül serisidir. Kimyasal rejenerasyon gerektirmemesi, sabit ürün kalitesi (≥ 16 MΩ·cm) ve düşük toplam işletme maliyeti sayesinde karışık yataklı (MB) reçine sistemlerine güçlü bir alternatiftir.
Teknolojinin Çalışma Prensibi
EDI hücresinde su, seyreltik (dilüt) ve yoğun (konsantre) bölmeleri arasında yönlendirilir. DC gerilim uygulandığında katyon ve anyon reçineleri, iyonları komşu membranlara taşır; iyonlar burada birikerek yoğun akışa geçer ve sistemden uzaklaştırılır. Reçinenin elektriksel sıyırma ile eşzamanlı olarak yenilenmesi, kimyasal asit/baz ihtiyacını tamamen ortadan kaldırır. Bu da işletmeler için hem güvenlik hem de çevresel sürdürülebilirlik avantajı sağlar.
Neden E-Cell?
EDI’nin karışık yataklı sistemlere kıyasla öne çıkan faydaları:
- Kimyasal tüketim yoktur, tehlikeli atık ve tank alanı gerektirmez.
- Düşük enerji tasarrufu <u>(0,05–0,26 kWh/m³ aralığı)</u> ile sürdürülebilir üretim
- Tam otomatik çalışma; rejenerasyon duruşları ortadan kalkar.
- Kompakt tasarım ve modüler ölçeklenebilirlik.
Modül Çeşitleri ve Teknik Karşılaştırma
E-Cell ailesi, nominal debi gereksiniminize göre üç ana model altında toplanır: MK-3, 3X ve MK-7. Aşağıdaki tablo kritik mühendislik parametrelerini özetler:
| Model | Nominal Debi (m³/sa) | Enerji Tüketimi (kWh/m³) | Silika Çıkışı (ppb) | Sıcak Su Sanitizasyonu | Boyutlar (G×Y×D cm) |
|---|---|---|---|---|---|
| MK-3 | 3,4 | 0,13 – 0,26 | ≤ 5 | Opsiyonel 85 °C (PharmHT) | 30 × 61 × 54 |
| 3X | 5,0 | — (≤ 0,3 beklenen) | ≤ 5 | Standart | 30 × 61 × 72 |
| MK-7 | 7,0 | 0,05 | ≤ 5 | Standart | 30 × 61 × 74 |
Şekil 1, farklı modellerde debi artışını görsel olarak sunar:
Uygulama Alanları
Günümüzde EDI ile üretilen ultrapür su, özellikle iyon kirleticilere son derece duyarlı proseslerde kritik rol oynar:
- Yarı iletken yıkama hatları – <u>sub-5 nm üretiminde</u> Na⁺ ve SiO₂ izleri bile kabul edilemez.
- Enerji santralleri – Yüksek basınçlı kazan besleme suyu iletkenliği <0,2 µS/cm hedeflenir.
- Yeşil hidrojen – Elektrolizör membran ömrünün uzaması için ppb seviyesinde tuz giderimi gerekir.
- Farmasötik USP WFI – 85 °C sıcak su sanitizasyonu ile mikrobiyolojik güvenlik sağlanır.
- Güneş paneli cam temizliği – Silika lekelenmesini önler.
Seçim Kriterleri
Bir E-Cell modülü seçerken aşağıdaki mühendislik parametrelerini dikkate alın:
- RO çıkış debisi ve iletkenliği (≤ 62 µS/cm MK-7 için).
- Hedef ürün rezistivitesi (16 MΩ·cm veya 18,2 MΩ·cm).
- Geri kazanım oranı (%90–97).
- ⌀ Besleme sertliği (≤ 1 ppm CaCO₃).
- Enerji bütçesi ve mevcut DC güç kaynağı.
Sistem Tasarımı ve Entegre Ekipmanlar
EDI performansı, çevre ekipmanlarla birlikte düşünülmelidir. Tipik bir hat: Çok ortamlı filtre → Aktif karbon → 5 µm kartuş → Çift geçişli RO → E-Cell EDI → UV/0,2 µm güvenlik filtresi. PLC tabanlı kontrol panosu, akım-gerilim grafikleri ile otomatik hata teşhisi sunar.
İşletme ve Bakım İpuçları
Parçacık tutma <1 µm olduğundan, ön filtrasyonun düzenli değiştirilmesi kritik önem taşır. Ayrıca:
- Besleme akış pH’sını 7–8 aralığında tutun.
- TOC < 0,5 ppm ve klor < 0,05 ppm sınırlarına dikkat edin.
- 6 ayda bir elektrot yıkama programını çalıştırın; MK-7 için bu süre 12 aya uzayabilir.
Avantajlar ve Dezavantajlar
EDI’nin kurumunuza kattığı başlıca artılar:
- Kesintisiz üretim, dur-başlat gerektirmez.
- Kimyasal depolama ve atık maliyetlerinden tasarruf.
- Daha küçük ayak izi ve boru-pano entegrasyonu.
Potansiyel sınırlamalar:
- RO ön arıtması zorunludur.
- İlk yatırım, tek kolonlu iyon değişim sisteminden yüksektir.
- Düşük pH veya yüksek CO₂ beslemelerinde performans kaybı oluşabilir.
Sıkça Sorulan Sorular
E-Cell modülleri kaç yıl ömür sağlar?
Tipik olarak 10+ yıl; doğru ön arıtma ile reçine ömrü üretici garantisinin çok ötesine geçebilir.
MK-3 ile MK-7 aynı güç kaynağıyla çalışabilir mi?
Hayır. MK-7, 400 VDC’ye kadar çalışabildiğinden ayrı bir doğrultucu önerilir.
Silika çıkışı 5 ppb’den düşük gerekliyse ne yapmalıyım?
Winflows™ simülasyonunda daha düşük debi veya çift geçişli EDI tasarımı seçilebilir.
EDI’nin kimyasal temizlik ihtiyacı var mı?
Normal koşullarda yoktur; ancak metal kirlenmesi durumunda zayıf asidik yıkama uygulanabilir.
Enerji tüketimini nasıl düşürürüm?
Akımı azaltmak yerine voltajı optimize edin; MK-7’de 0,05 kWh/m³’e kadar inilebilir.
Sonuç
E-Cell EDI modülleri, kimyasalsız rejenerasyon ve en düşük işletme maliyeti ile su arıtımında yeni standarttır. Prosesinize uygun modeli seçmek, geri kazanımınızı artırmak ve enerji faturanızı düşürmek için hemen bizimle iletişime geçin!
